Chapitre 12: Puissance en régime sinusoïdal permanent. (chap. 11, p. 429)

12.4 Facteur de puissance (p.390).

La puissance fournie à une charge en régime AC permanent est:

où

= puissance apparente exprimée en VA(volts ampères) ou kVA, MVA,... . On utilise VA pour ne pas confondre avec les watts.

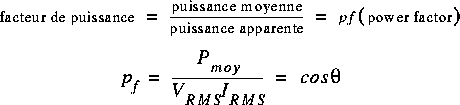

= facteur de puissance.

Où

est l'angle de l'impédance Z.

-> Charges résistives: pf = 1 = cos(0), = 0 degrés.

-> Charges purement réactives: = +/- 90 degrés.

(90 degrés: inductance, -90 degrés: capacité)

De -90 degrés à 0 degrés: circuit RC (précède ou "leading")
De 0 degrés à 90 degrés: circuit RL (suit, en retard ou "lagging")

Le facteur de puissance est très important.

La puissance fournie est moins élevée si le facteur de puissance est élevé. Typiquement, les compagnies d'électricité exigent un facteur de puissance plus grand que 0,9, de façon à minimiser les pertes sur les lignes de transport. On peut toutefois modifier le facteur de puissance en rajoutant une impédance Z1 en parallèle avec l'impédance Z.

Puisque Z est fixe, la tension demeure inchangée et donc, I ne change pas.

On choisit

pour que:

ne consomme aucune puissance moyenne. ( est purement réactive)
ait le bon facteur de puissance.

C'est-à-dire:

On peut trouver:
