Chapitre 12: Puissance en régime sinusoïdal permanent. (chap. 11, p. 429)
12.6 Mesure de puissance. (p. 398)

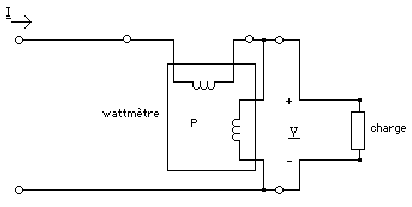

Un wattmètre est un appareil qui mesure la puissance fournie à une charge. Cet appareil contient:
- Une bobine de tension (de haute résistance) connectée en parallèle avec la charge (mesure la tension de la charge).
- Une bobine de courant (de bonne résistance) connectée en série avec la charge (mesure le courant de la charge).
Il y a donc 4 connexions:
Le wattmètre lit:
Note: Dans un wattmètre idéal, il n'y a aucune perte et sa présence n'influence pas le circuit, donc la lecture est exacte.
