Chapitre 9: Circuits de 2ième ordre
9.1 Circuits avec 2 éléments dynamique s(p. 260)

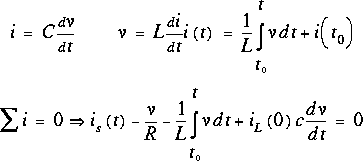

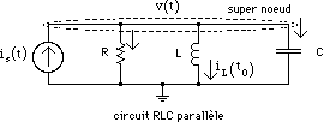

Voyons d'abord un circuit RLC parallèle:
Dérivons par rapport au temps:
C'est une équation du 2e ordre.
Considérons maintenant un circuit RLC série:
Le long de la boucle:
Dérivons par rapport au temps:
C'est aussi une équation du 2e ordre. Nous allons donc concentrer nos efforts sur la résolution de tels circuits.
