Chapitre 3 (Chap. 2, p. 43 et chap. 6, p. 189)

3.2 Amplificateurs opérationnels (p.63).

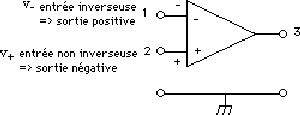

Symbole:



Exemple: le 741:



Le modèle idéal de l'ampli op possède 2 caractéristiques importantes:

1. Le courant aux entrées = 0.

2. La tension entre les entrées = 0.



Circuit équivalent:



Typiquement (attention aux saturations):

Si A -> infini => (v+) - (v-) = 0 => (v+) = (v-).

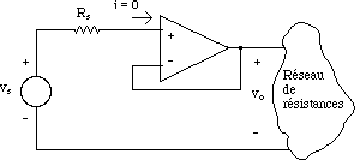

Utilisation de l'amplificateur suiveur:



ici, à cause de la chute de tension dans .



ici, .

CIRCUITS - 16 JUL 95
