Chapitre 3 (Chap. 2, p. 43 et chap. 6, p. 189)

3.1 Sources dépendantes (p.60)

: Source dont la tension (le courant) dépend ou est commandé(e) par une tension ou un courant présent ailleurs dans le circuit. Symbole:

Les sources dépendantes servent pour réaliser des résistances négatives et sont des éléments essentiels les circuits d'amplification.

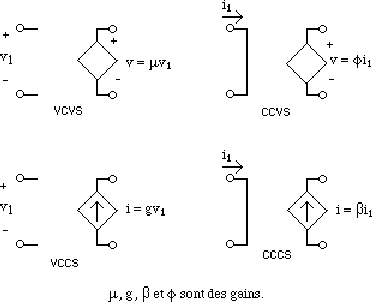

Exemple: Ampli de puissance d'une chaîne stéréo. Il y en a 4 types:

• VCVS

• CCVS

• VCCS

• CCCS

Note:

Source indépendante*1 (dipôle):

• de tension.

• de courant.

Source dépendante (quadripôle):

• de tension commandée par:
  • une tension.

  • un courant.

• de courant commandée par:
  • une tension.

  • un courant.
