RLC PARALLELE

1. Réponse sous-amortie

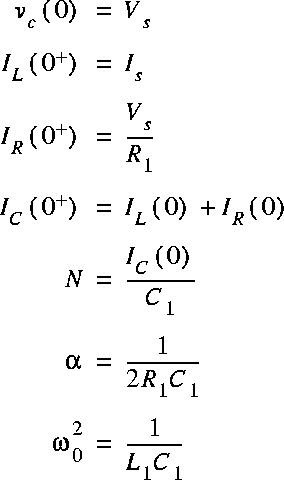

Paramètres initiaux, à t<0+:

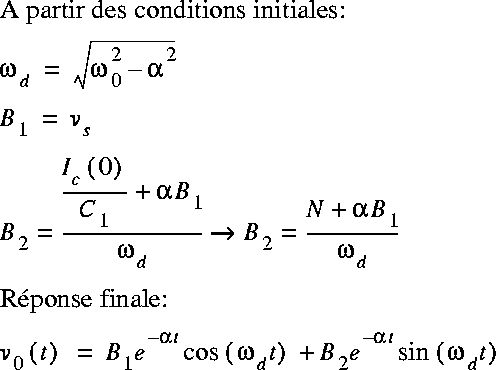

Calcul de la réponse finale:



Voici un exemple de courbe donnée dans le cas d'un circuit sous-amorti. Les paramètres ont été établis à:

R = 100.0 ohm
L = 1.0e-3 Henry
C = 1.0e-7 Farad
Vs = 1.0 Volt
Is = 1.0 Ampère

Nom du fichier postscript (si nécessaire):

Circuits RLC - 20 DEC 95
