Chapitre 9: Circuits de 2ième ordre

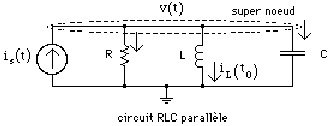

9.8 Circuit RLC parallèle (p.281).

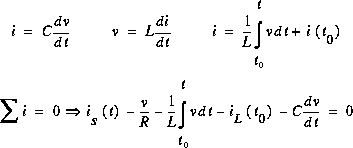

=> multiplication par (-1) et dérivé une deuxième fois:

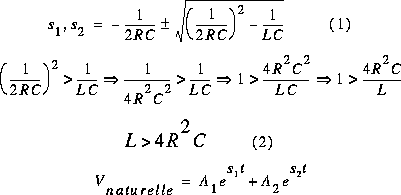

Équation caractéristique:
On entre (2C) dans la racine:
Comme on sait, il y a 3 types de réponses naturelles possibles.
1. Sur-amorti (2 racines réelles distinctes).
2. Sous-amorti (2 racines complexes).
La réponse contient des sinus et des cosinus (oscillations). La fréquence de résonance est définie par:
Le coefficient d'amortissement:
La fréquence amortie est :
Avec ces définitions:
et la réponse vaut:
3. Amortissement critique (2 racines réelles identiques).
Il faut:
et alors:
CIRCUITS - 16 JUL 95
