Chapitre 2: Circuits résistifs

2.6 Les résistances réelles.

• valeur (en ohm, ).

• précision (en %) ou "tolérance".

• dissipation de puissance.

• granules agglomérées.

• film

Problème: grande variation de R avec la température.

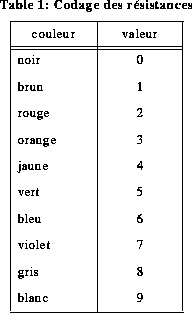

Codage: bandes colorées (voir le tableau):

• a et b: valeur nominale.

• c: multiplicateur.

• précision: argent: 10%, or: 5%.

• Bobinées: film métallique enroulé sur un corps de céramique.
  • très précises

  • stable en température

  • plus chères
